TYP:

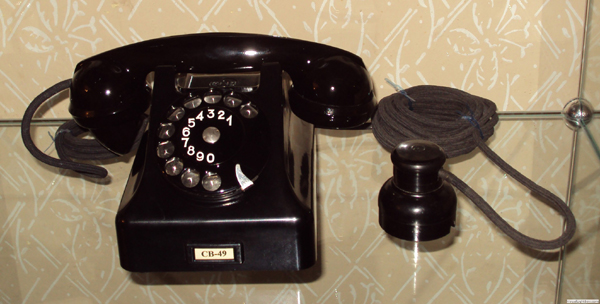

CB-49

Data produkcji:

1962r.

Stan:

Kompletny

Opis:

Aparat ten przeznaczony jest w zasadzie do współpracy z łącznicą telefoniczną ręczną centralnej baterii. Można go jednak wyposażyć w tarczę numerową A,E lub S i wówczas może on współpracować z centralą automatyczną.

Części wewnętrzne aparatu zmontowane są na metalowej podstawie i przykryte obudową z czarnego bakelitu. Do ustawienia aparatu na stole służą podkładki gumowe umocowane na spodzie aparatu. Mikrotelefon wykonany jest również z bakelitu koloru czarnego. Wkładka mikrofonowa umiejscowiona jest w swej komorze na sprężynujących stykach i dociśnięta do nich za pomocą rezonatora i pierścienia mikrofonowego. Wkładka słuchawkowa dociśnięta jest do sprężyn stykowych muszlą słuchawkową.

Z zasady aparat przystosowany jest fabrycznie do łącznicy na napięcie 50V, gdyby trzeba było go przyłączyć do łącznicy na napięcie 24V, należy rozewrzeć zaciski 7-8.

Źródło: "Aparaty telefoniczne" J.Piekut, M.Zawadzki
