TYP:

CBD-55GD

Data produkcji:

----

Stan:

Kompletny

Opis:

Zespoły aparatów są przeznaczone do współpracy z ręcznymi i automatycznymi łącznicami centralnej baterii przy zasilaniu 24 lub 50-60V. Przystosowanie aparatu do danego napięcia odbywa się przez zmianę mostka na listwie łączówkowej.

Zespół aparatów główny-dodatkowy instaluje się wówczas, gdy za pośrednictwem jednej pary przewodów, prowadzących do centrali, mają włączone dwa aparaty, przy czym osoby korzystające z tych aparatów chcą mieć możliwość bezpośrednich rozmów między sobą.

Aparat telefoniczny, do którego doprowadzona jest linia z centrali, nosi nazwę aparatu głównego, a aparat, który za pośrednictwem linii dodatkowej (lokalnej) połączony jest z aparatem głównym, nosi nazwę aparatu dodatkowego. Aparat główny montuje się np. w sekretariacie, a aparat dodatkowy - w gabinecie dyrektora.

Każdy z aparatów wyposażony jest w dwa przyciski, jeden koloru czerwonego, drugi zaś biały lub zielony (czasem czarny). Przyciski koloru czerwonego służą do przyłączania aparatów do linii miejskiej, a białe (zielone lub czarne) - do połączeń lokalnych. Aparat główny zaopatrzony jest we wskaźnik optyczny zajętości linii miejskiej przez aparat dodatkowy, natomiast aparat dodatkowy ma wbudowany jednobiegunowy włącznik przerzutowy do włączania dzwonka prądu zmiennego.

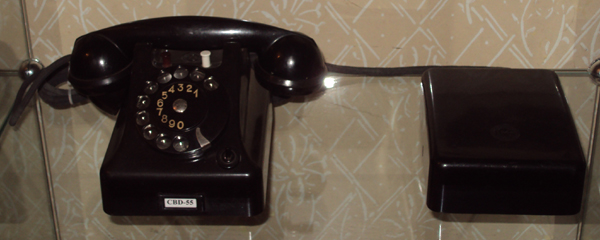

Zespół aparatów typu CB-55-GD składa się z dwóch aparatów wykonanych w obudowach bakelitowych koloru czarnego, czerwonego, zielonego. Mikrotelefony są wykonane ze sznurem prostym lub skręconym zgodnie z zamówieniem.

Dzwonki poszczególnych aparatów są umieszczone w oddzielnych skrzynkach ściennych, połączonych z aparatem sznurem telefonicznym. Dostęp do zacisku łączówki jest możliwy po zdjęciu pokrywy skrzynki ściennej. Okablowanie aparatu jest wykonane przewodem o izolacji poliwinitowej.

Źródło: "Aparaty telefoniczne" J.Piekut, M.Zawadzki

Źródło: "Aparaty telefoniczne- katalog Część III" ZPEIT
