Tulipan

« Powrót do listy modeli
Ostatnio edytowane: 23.03.2019

Produkowany od końca 1976 (klawiszowe od 1983) do 1995 r. Prototyp powstał w roku 1976.

Okazuje się, że produkcja była kontynuowana zagranicą do niedawna – osobny tekst. Zapraszamy do przeczytania.

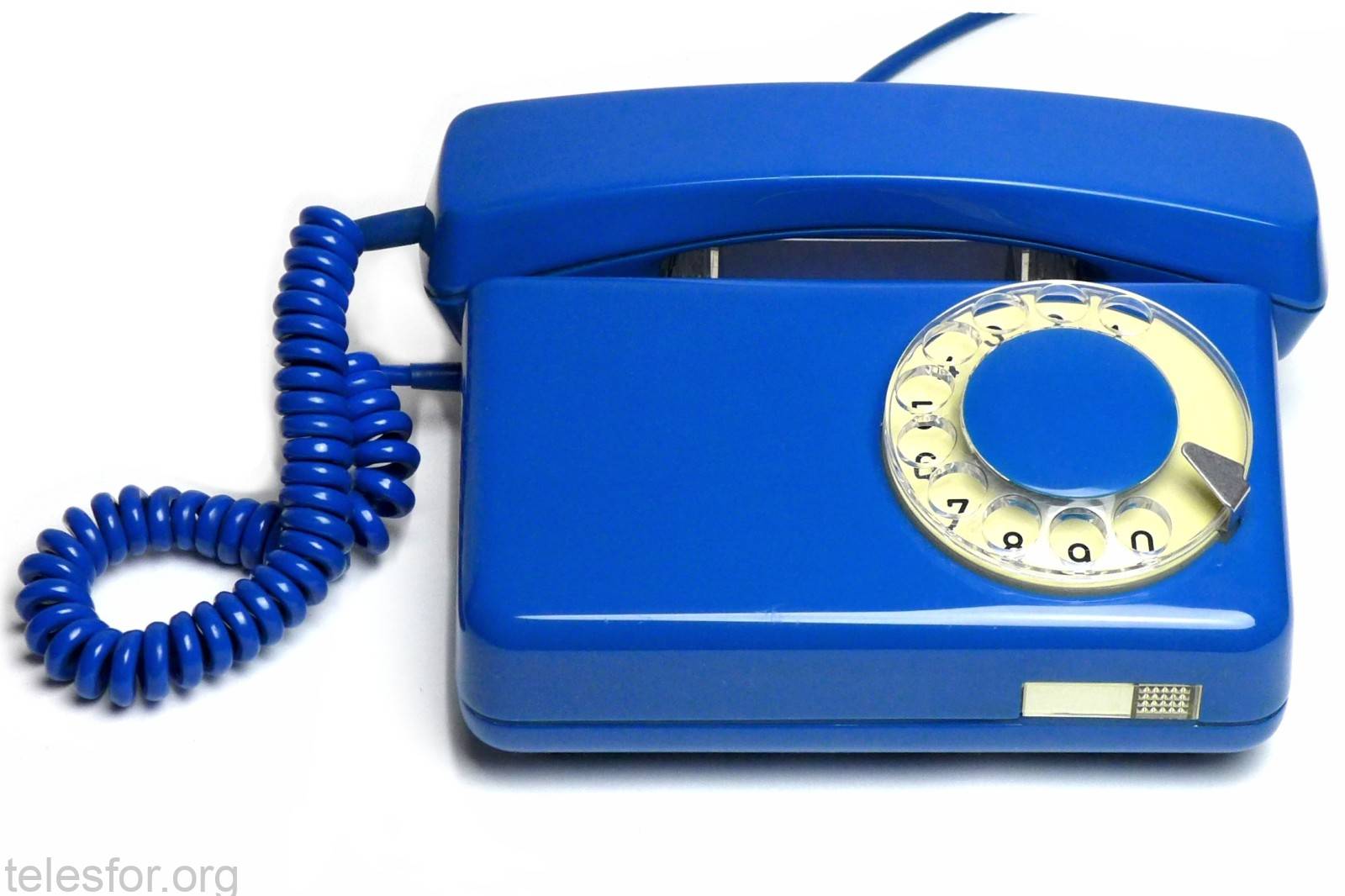

Telefon w momencie powstania wyróżniał się nowoczesnym designem oraz nowym wzorem słuchawki, stosowanym również w innych późniejszych modelach (m.in. Bratek oraz telefony specjalne). Produkowany był w ciekawych kolorach, a w pierwszych latach wyposażany w kable o tej samej barwie (później były czarne niezależnie od wersji kolorystycznej). Większa część produkcji była jednak wykonana w standardowych kolorach: kość słoniowa, czerwony, oliwkowo-zielony, szary. Niebieski występował tylko w latach 1978-1983 i posiadał dwa odcienie w zależności od użytego tworzywa (ABS lub PS, ten drugi jest nieco wyblakły i pociemniały). Najrzadszym kolorem był brązowy oraz wrzosowy.

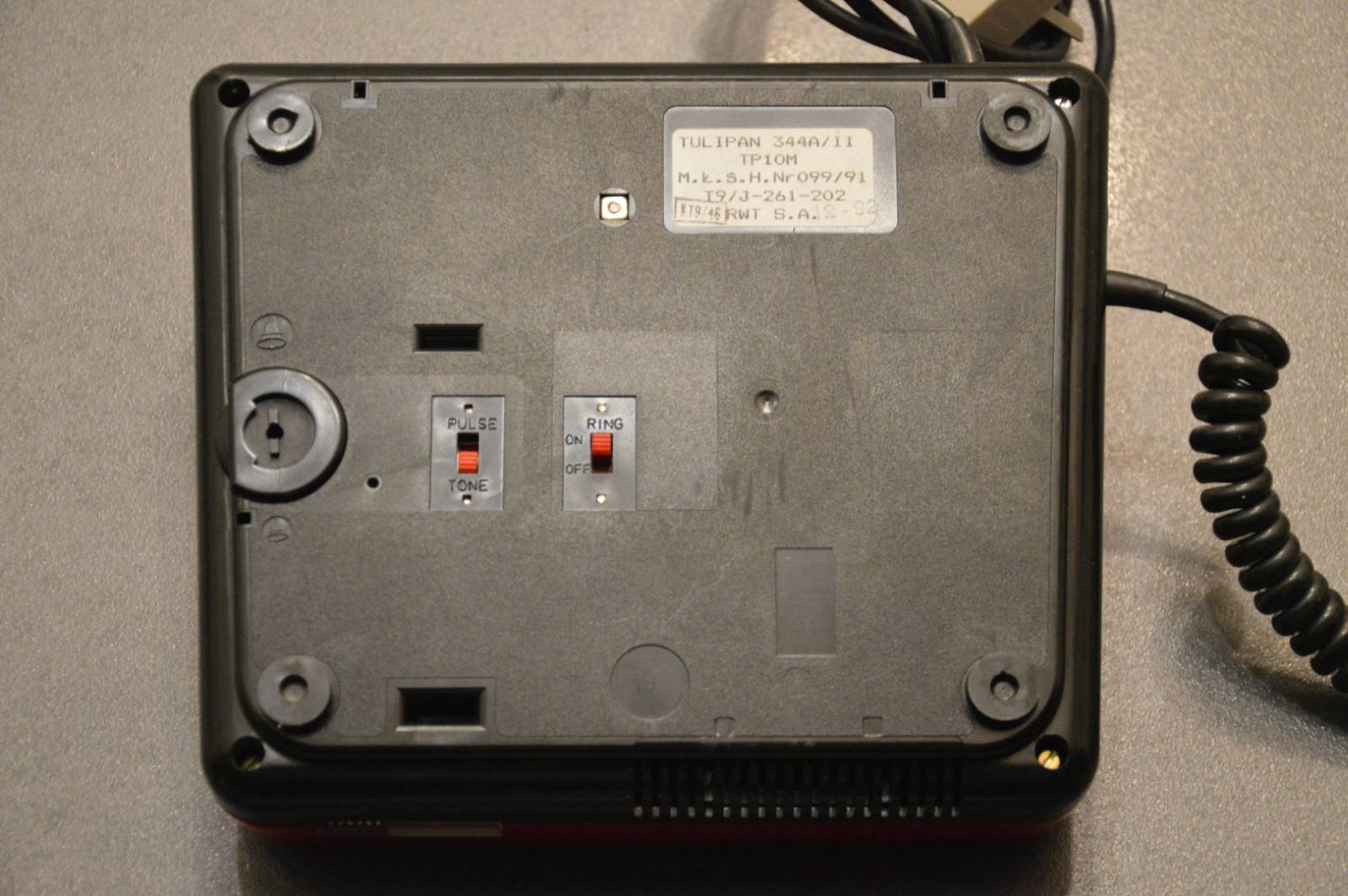

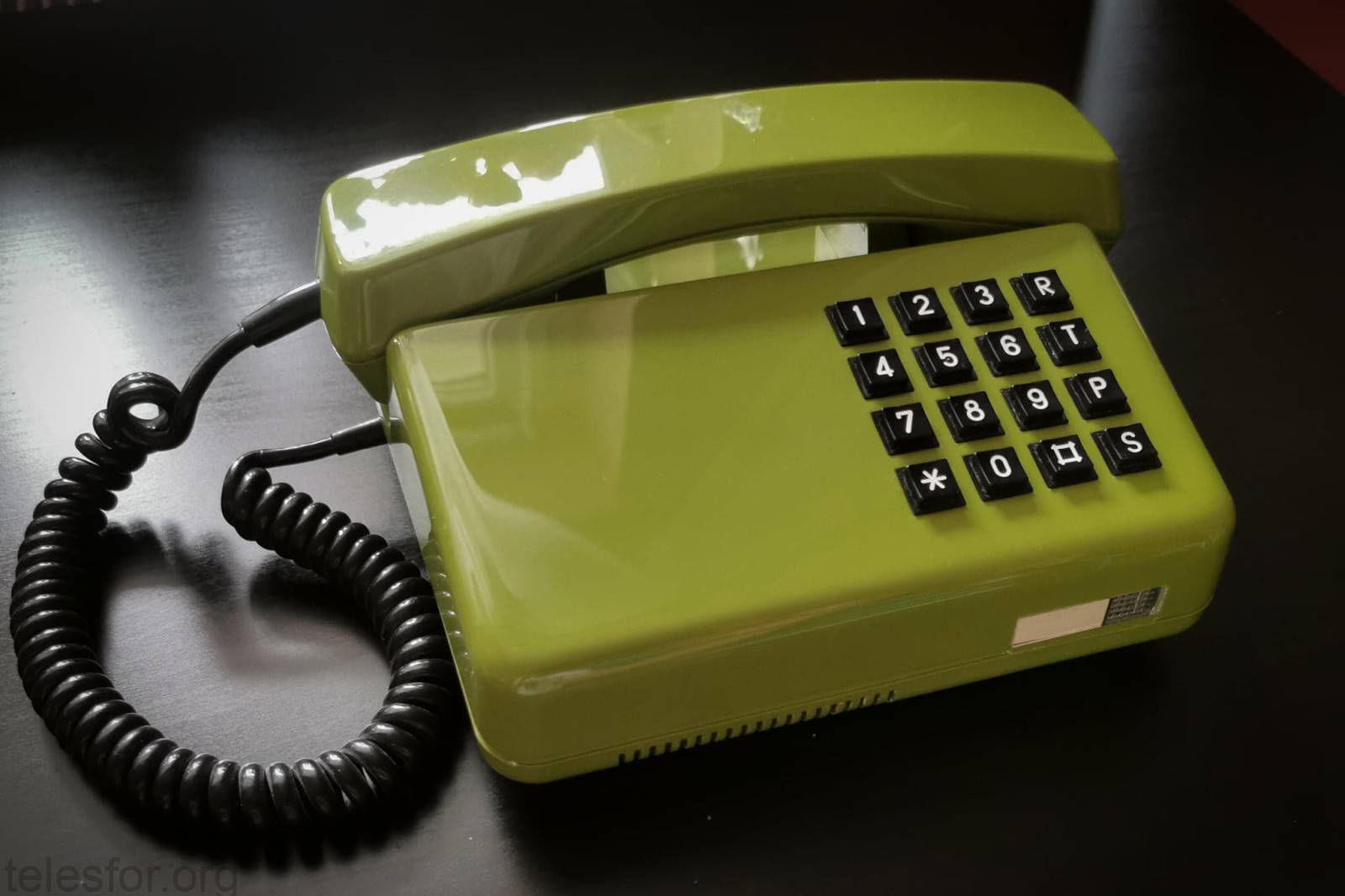

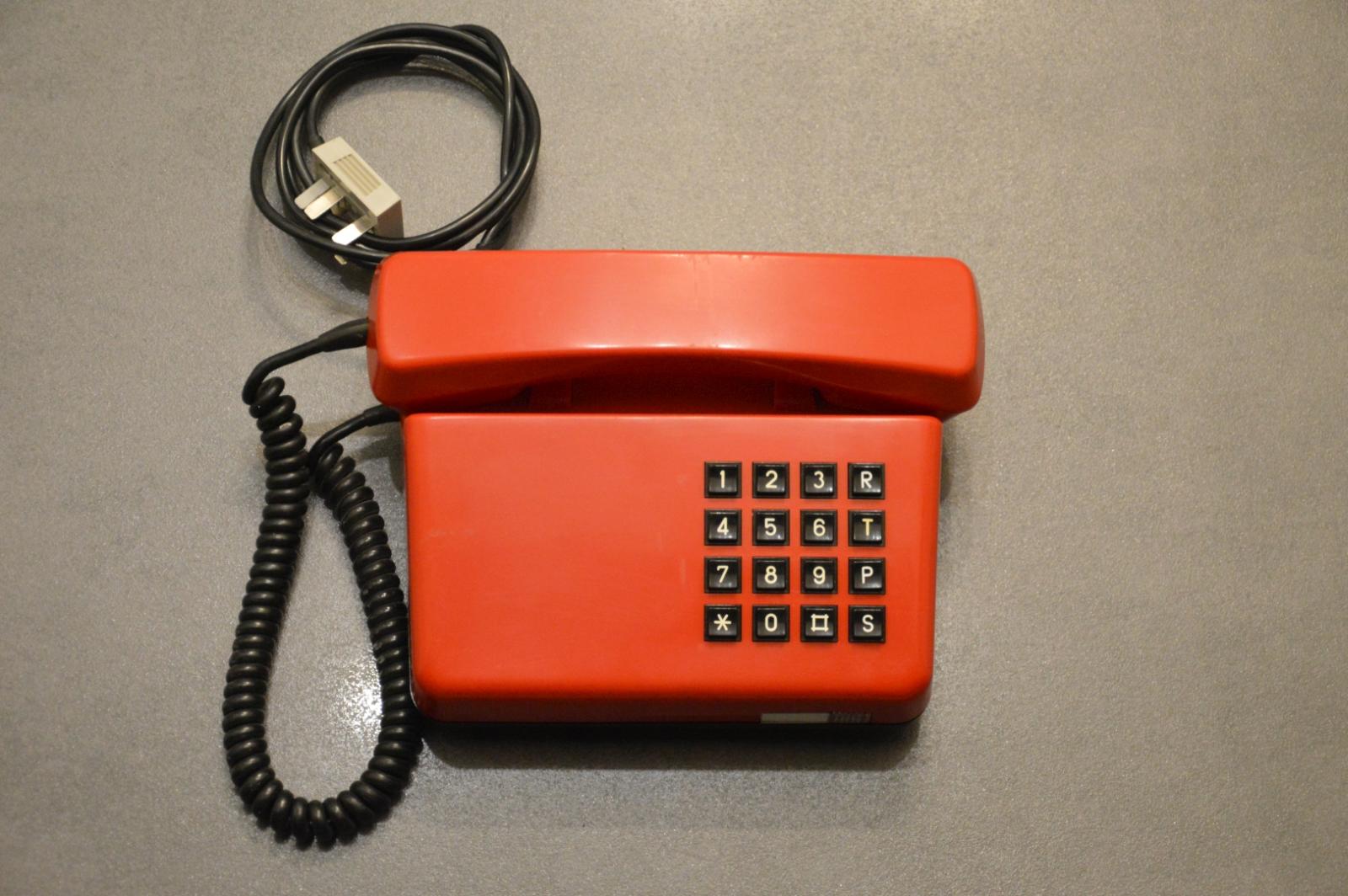

W latach 90. powstała krótka seria z klawiaturą 16-przyciskową KWI-345 (Tulipan 344) – dodatkowe przyciski typu redial, memory, wybieranie impulsowe i tonowe.

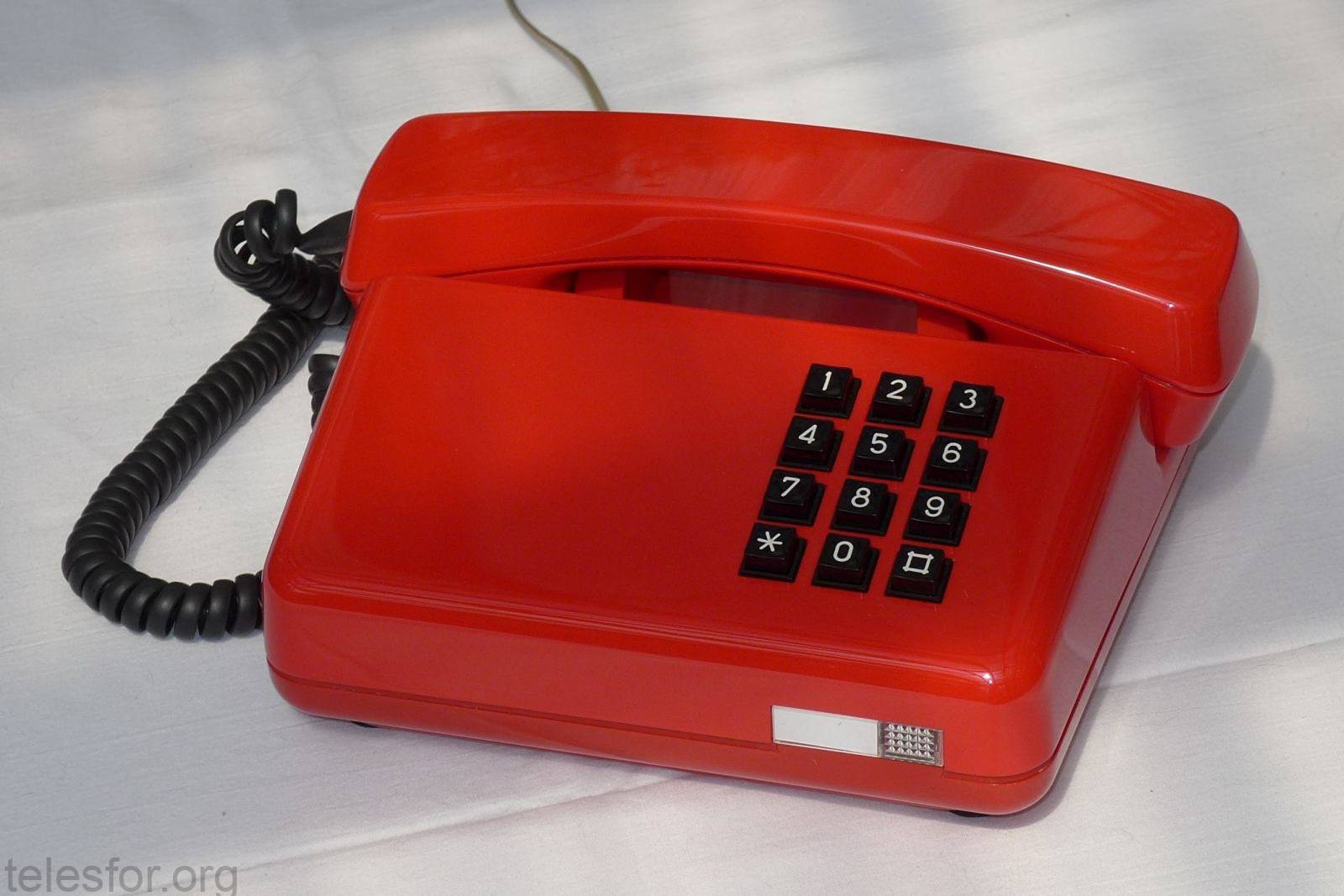

Kolory:

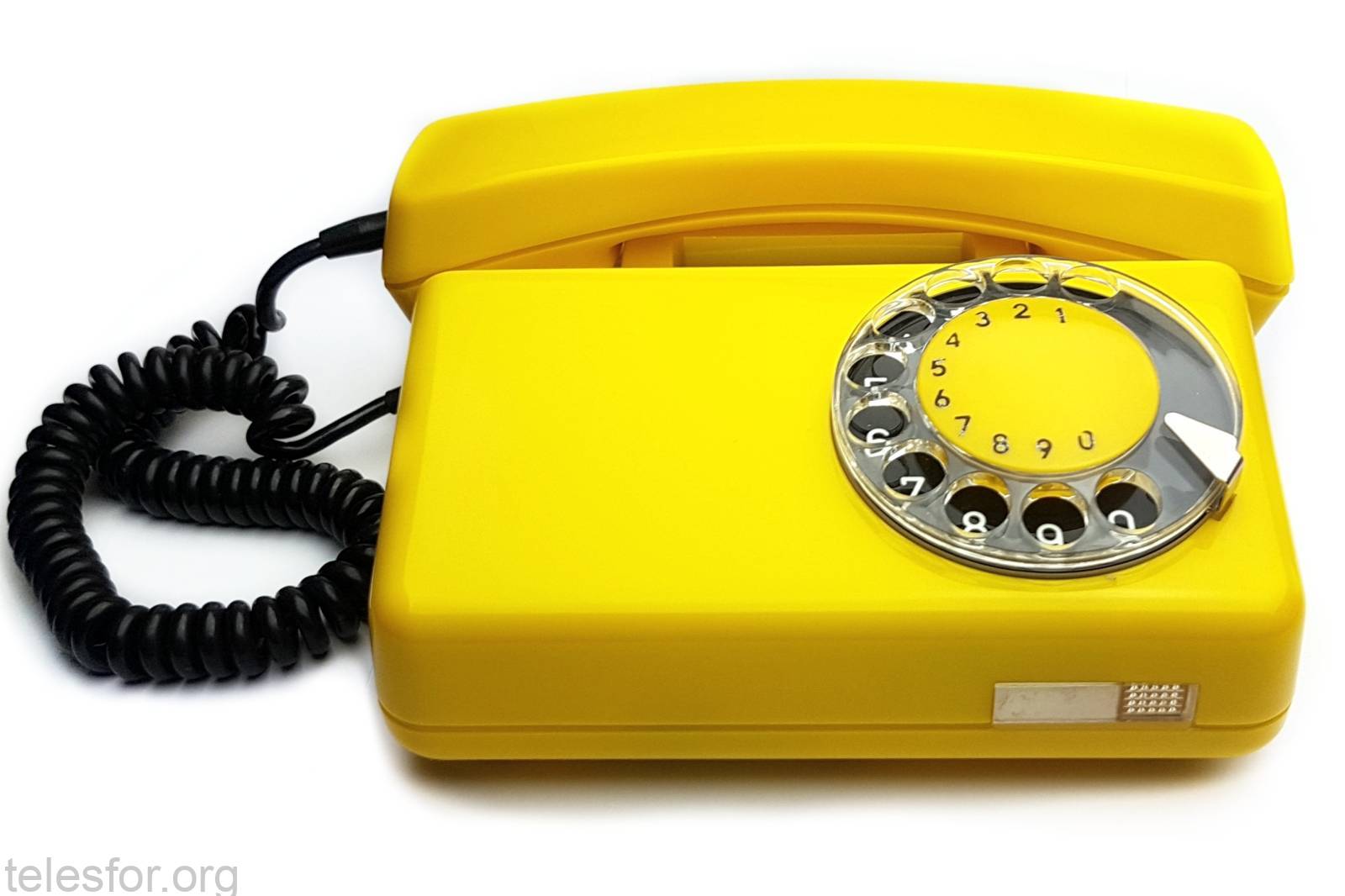

Kość słoniowa, oliwkowo-zielony, czerwony, wiśniowy, szary, pomarańczowy, żółty, zielony, seledynowo-zielony, musztardowo-żółty, beżowy, rzadkie: niebieski (tylko lata ’78-83) oraz brązowy i wrzosowy (dwa ostatnie prawie nie występują).

Zasadnicze wersje pod kątem układu wybierczego:

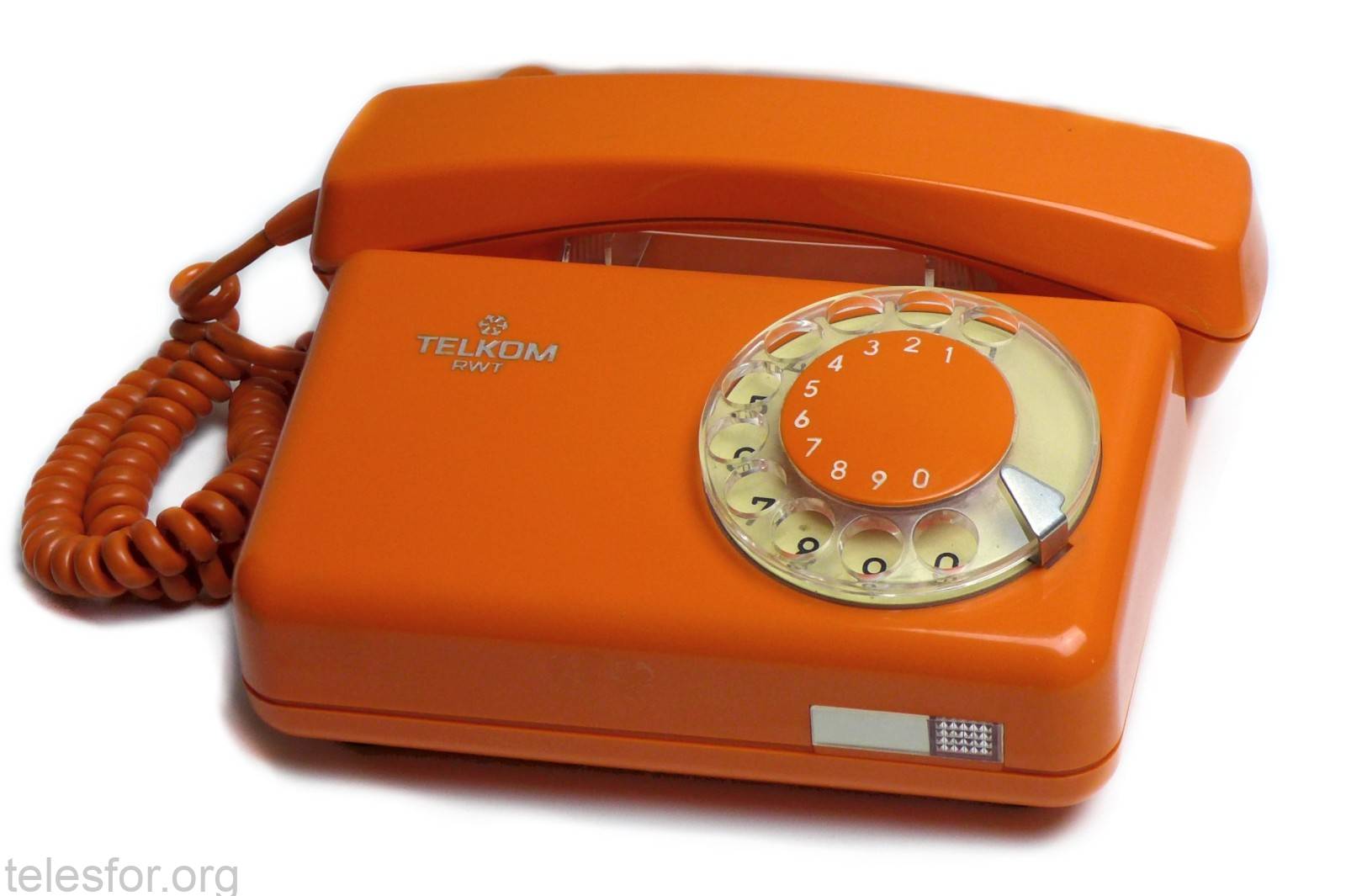

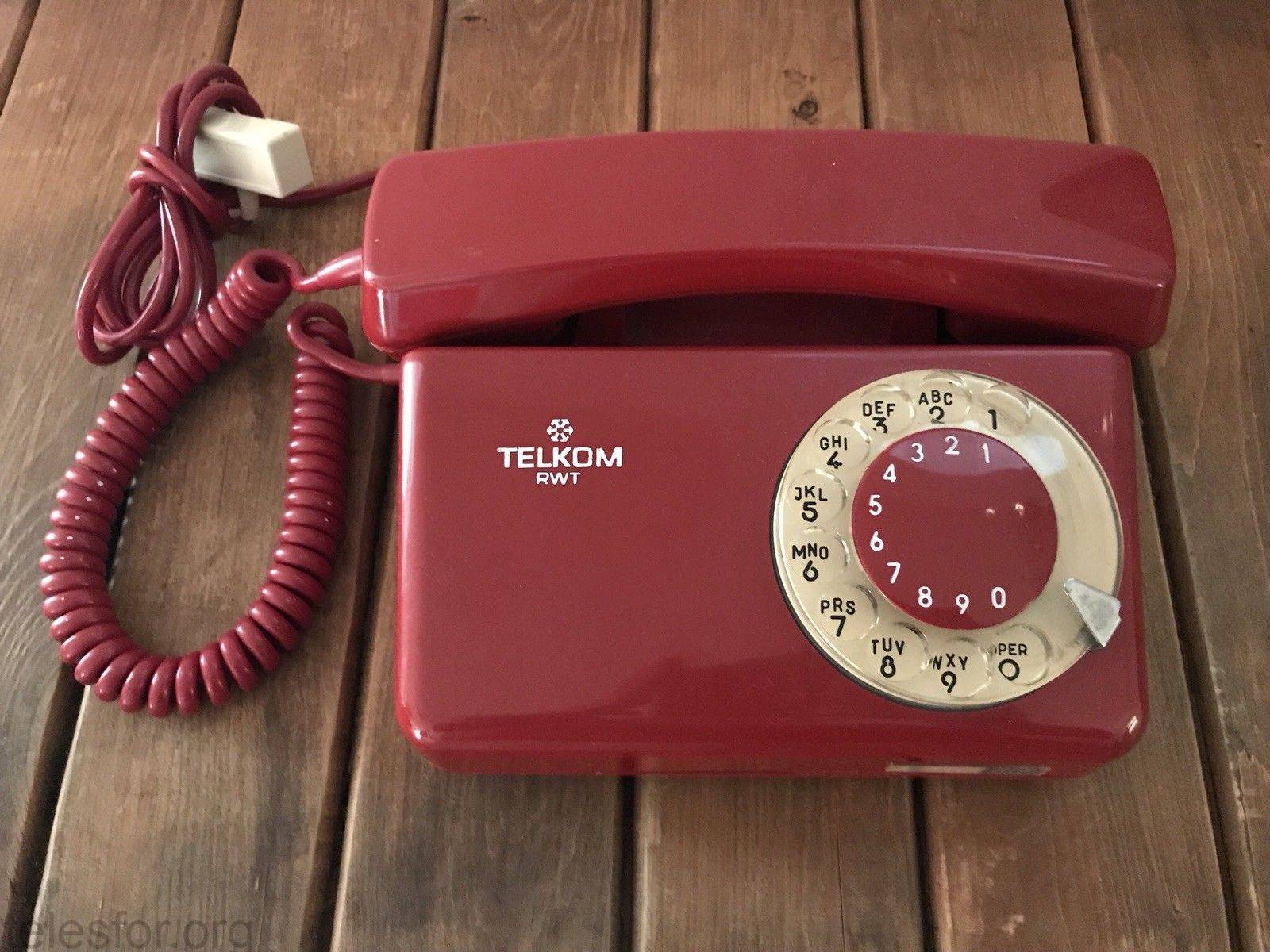

1. Tarcza impulsowa Tulipan 760 – pierwsza wersja. Transformator Tr-740
Tulipan 〈〉 – brak dod. oznaczenia. Transformator Tr-140. Od ok. 1980 r.
Tulipan 100 – dzwonek zintegrowany z podstawą, Tr-100, mniejsza płytka. Krótka seria, 1986 r.
Tulipan 319A – jak wersja 100 ale wrócono do normalnego dzwonka

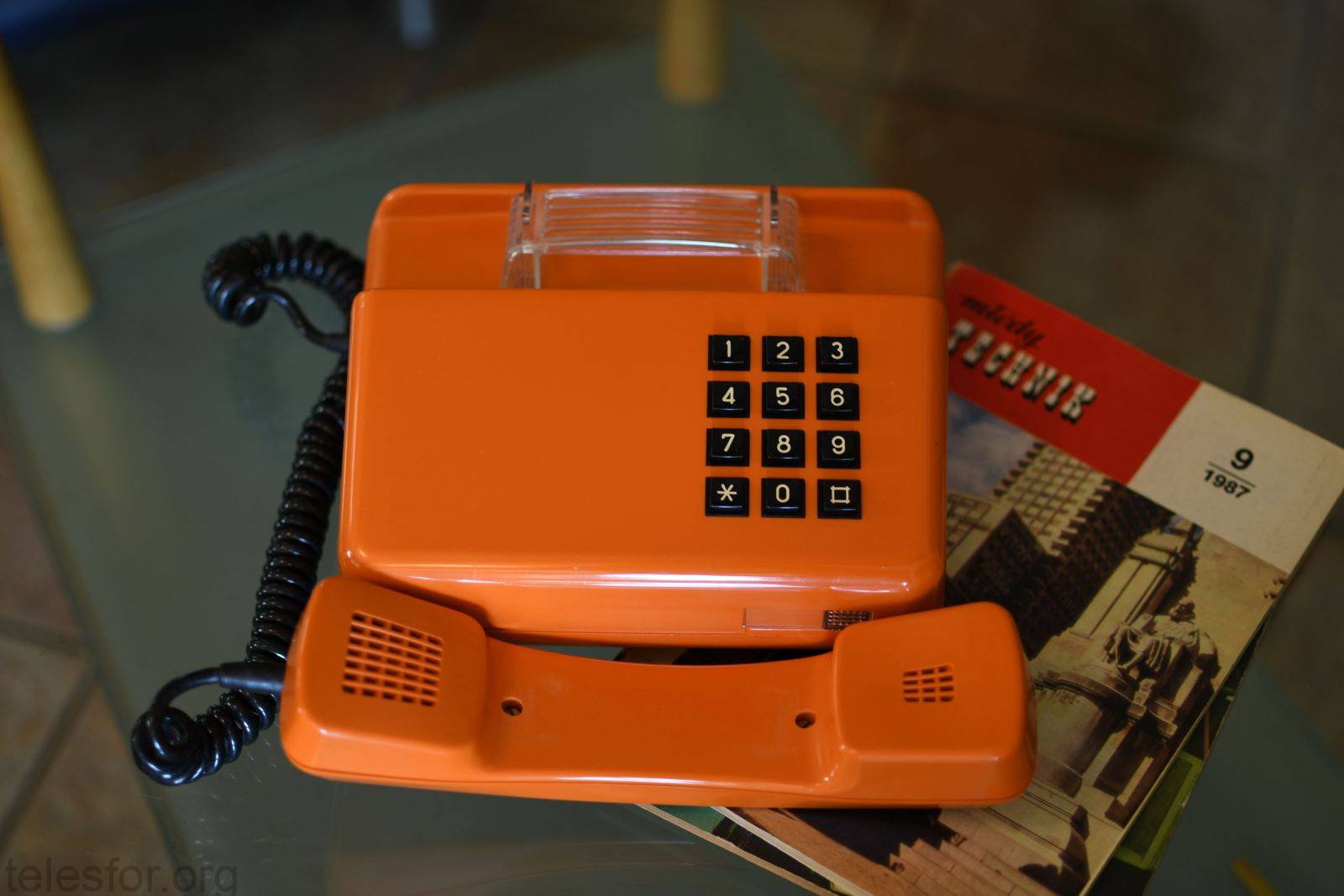

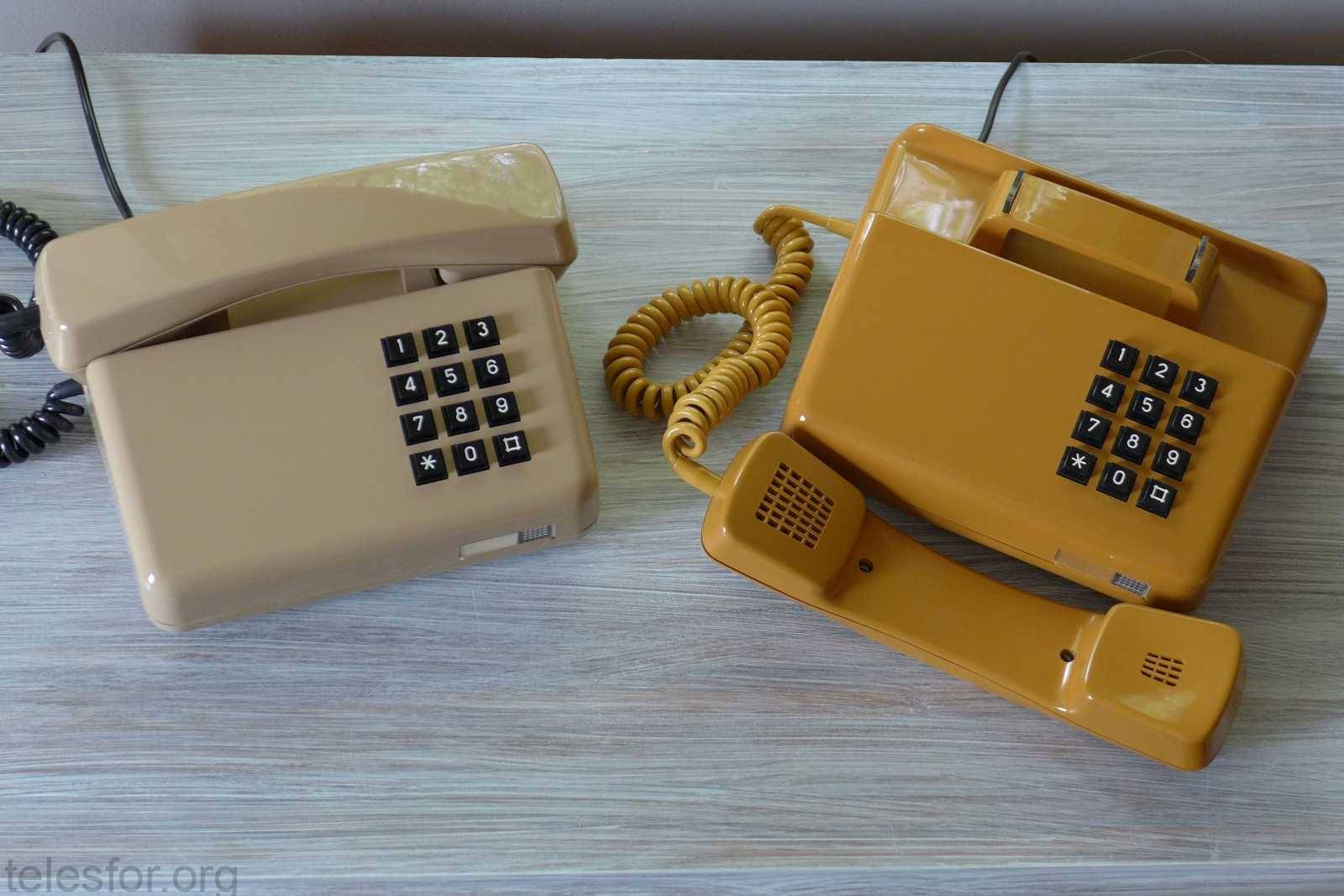

2. Klawiatura impulsowa Tulipan 03/A, 04/A, 275, 310, 323

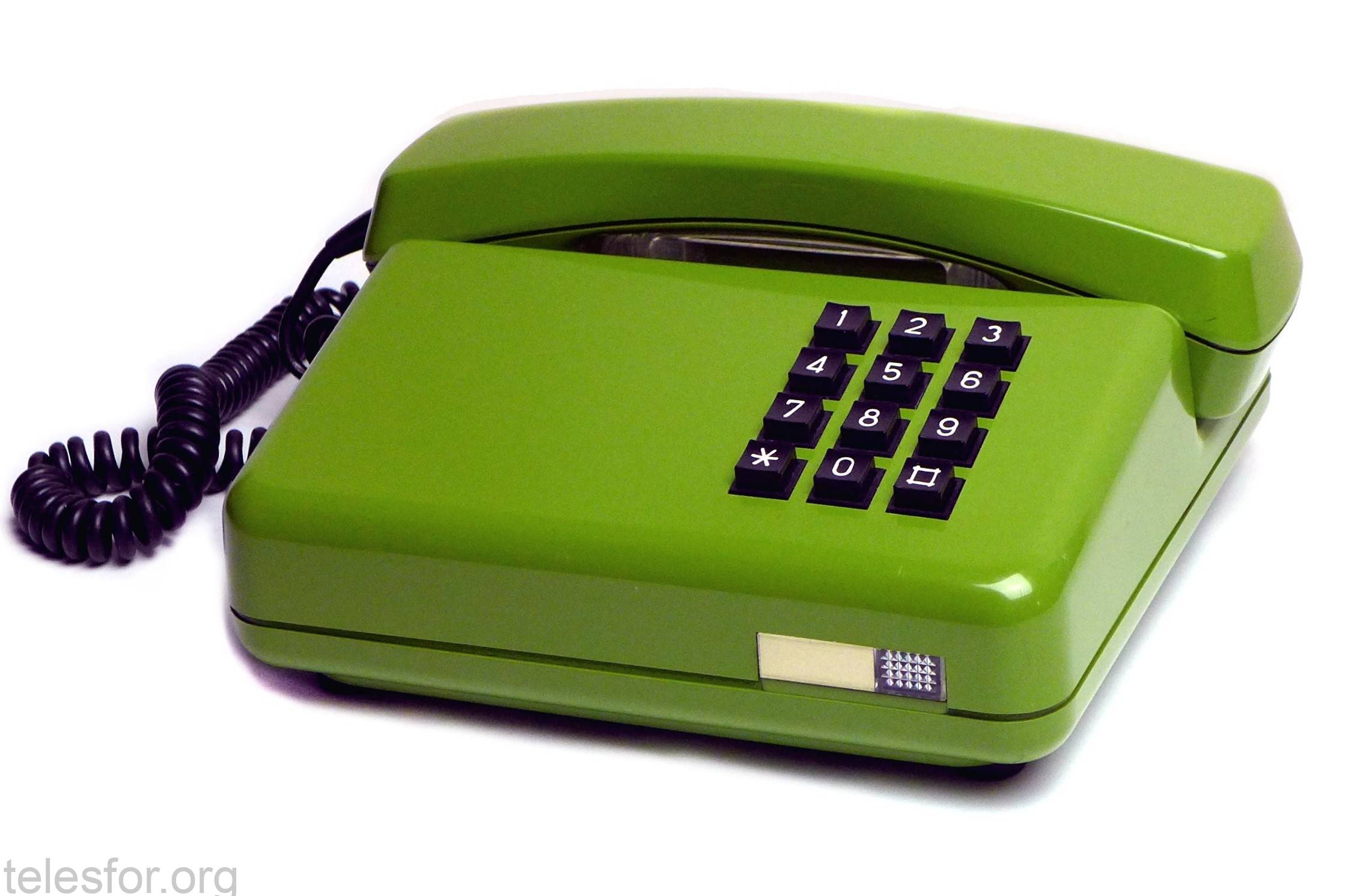

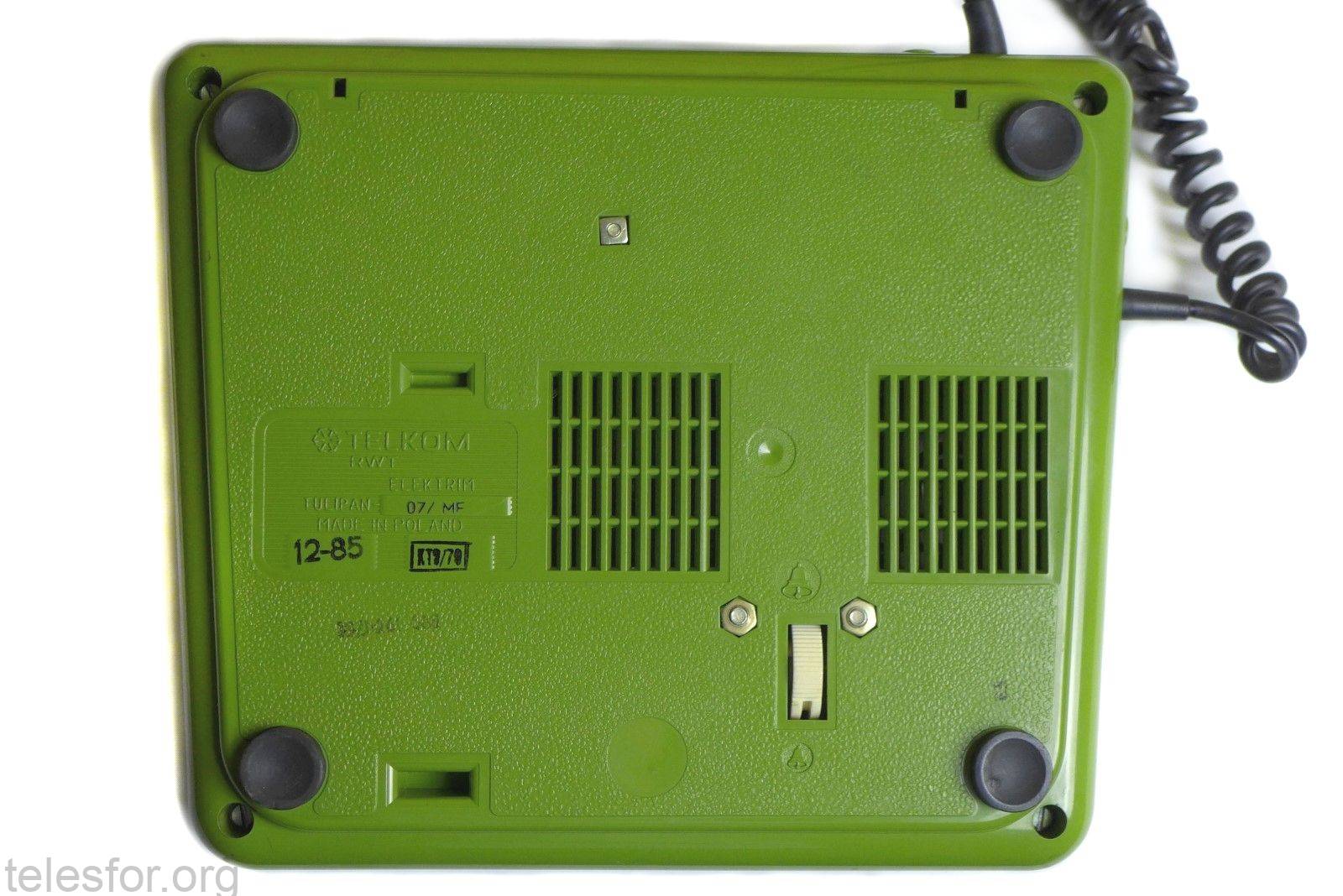

3. Klawiatura tonowa Tulipan 02/MF i 07/MF

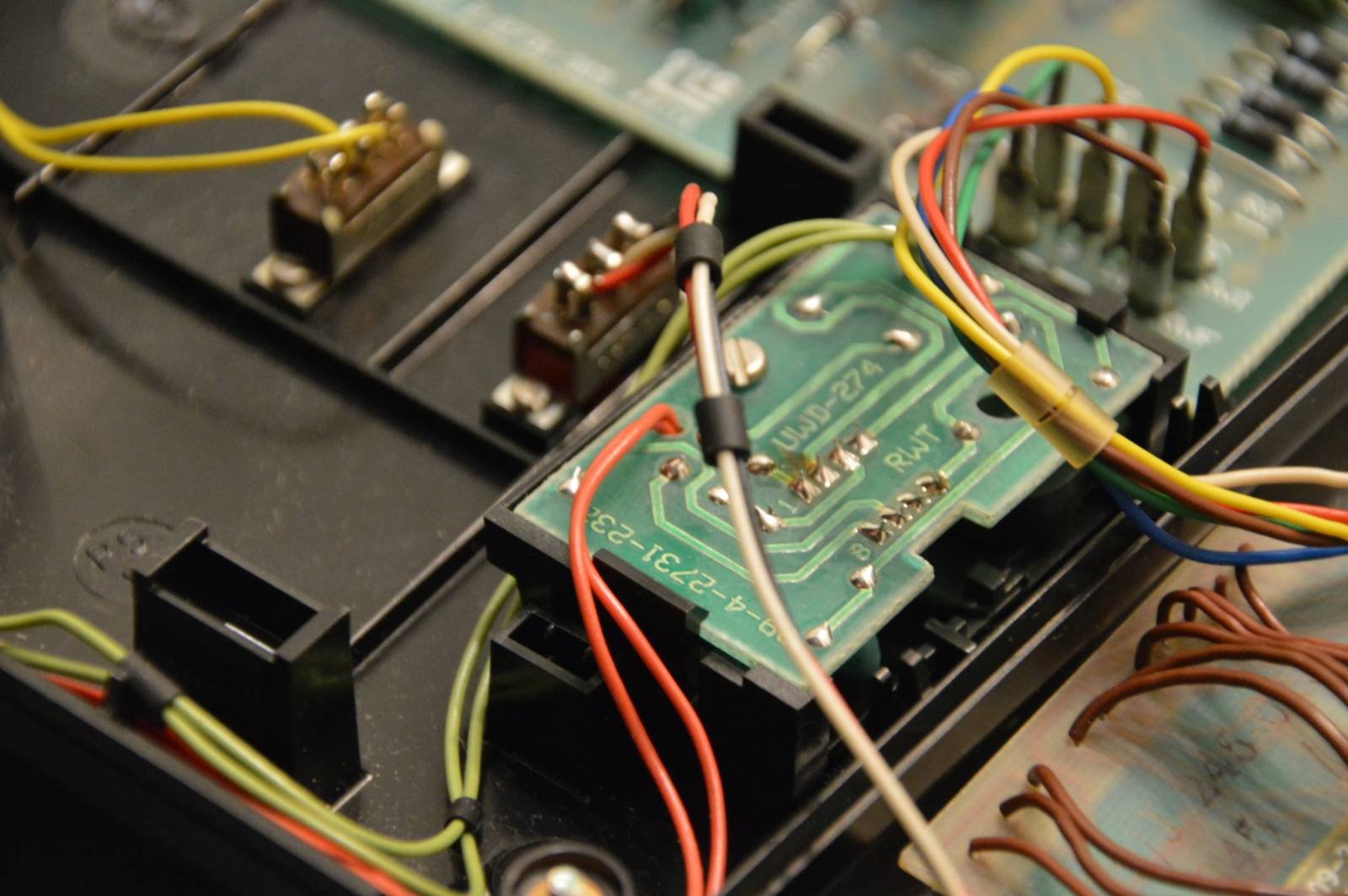

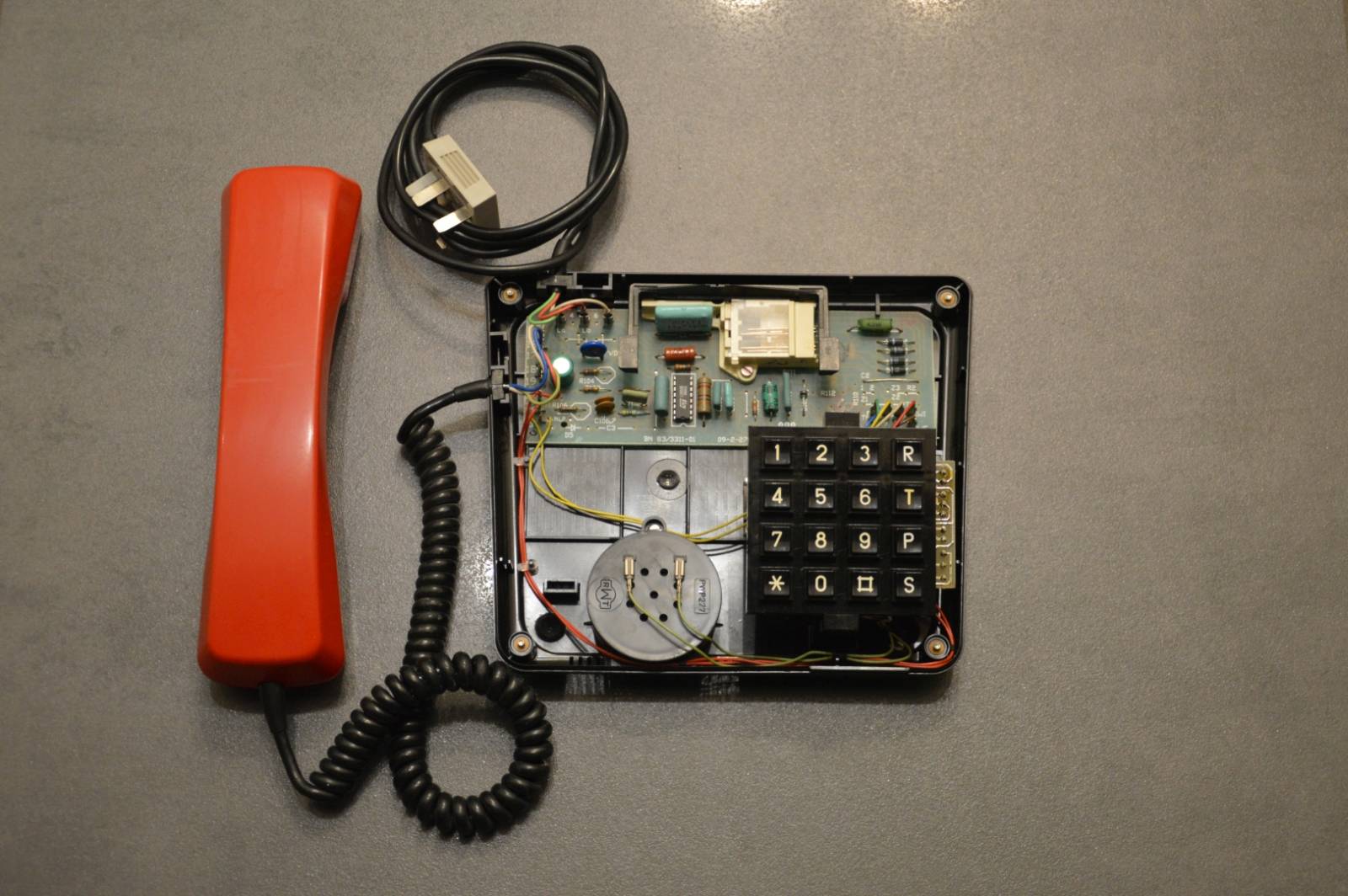

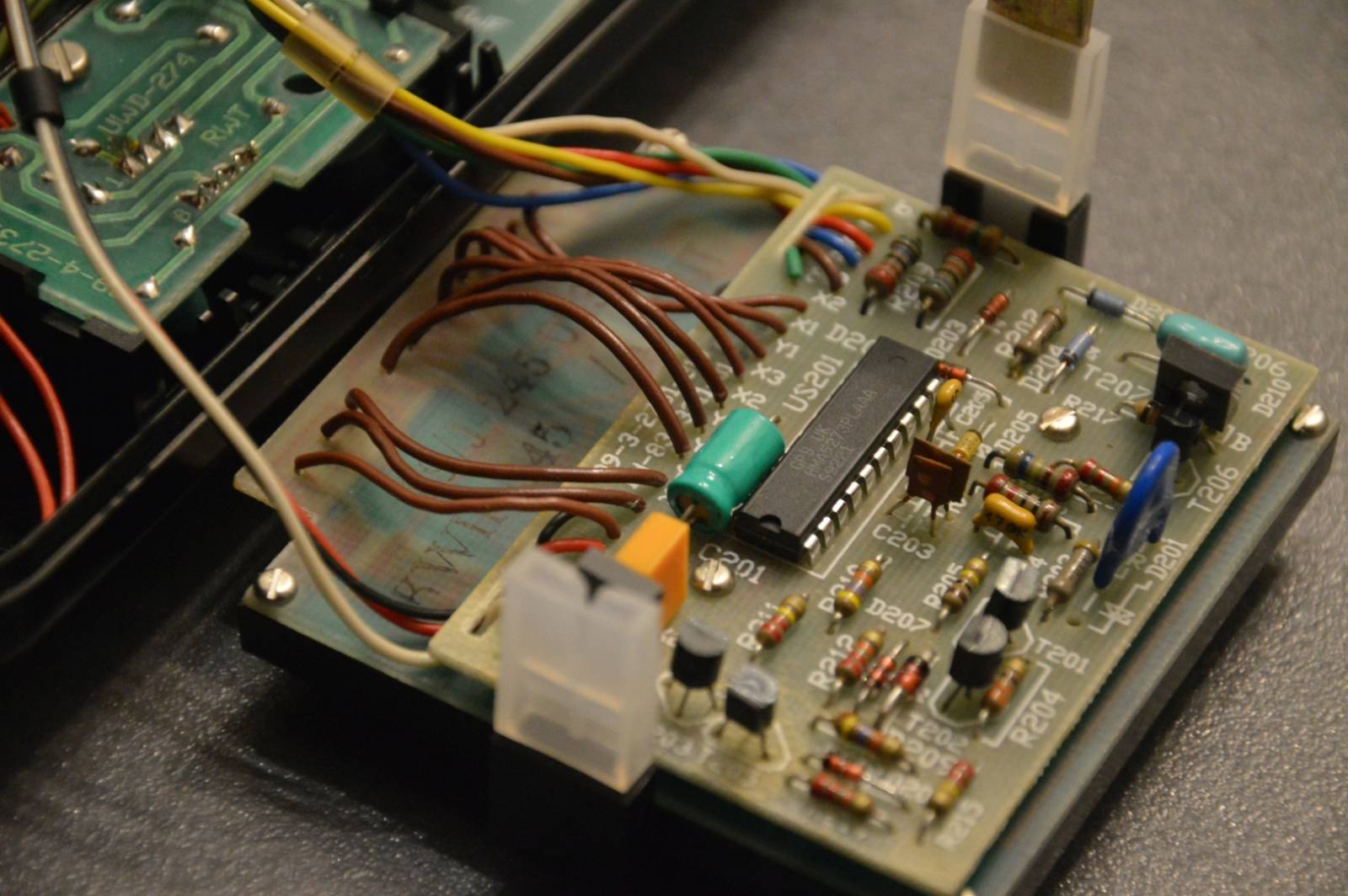

4. Klawiatura 4×4 Tulipan 344
5. Brak Tulipan/0 – zaślepka zamiast tarczy
Tulipan 319-0 – brak wycięcia na tarczę (lata 90.)

) Klawiatura KWI-275 z pamięcią 10 numerów, lata 90.

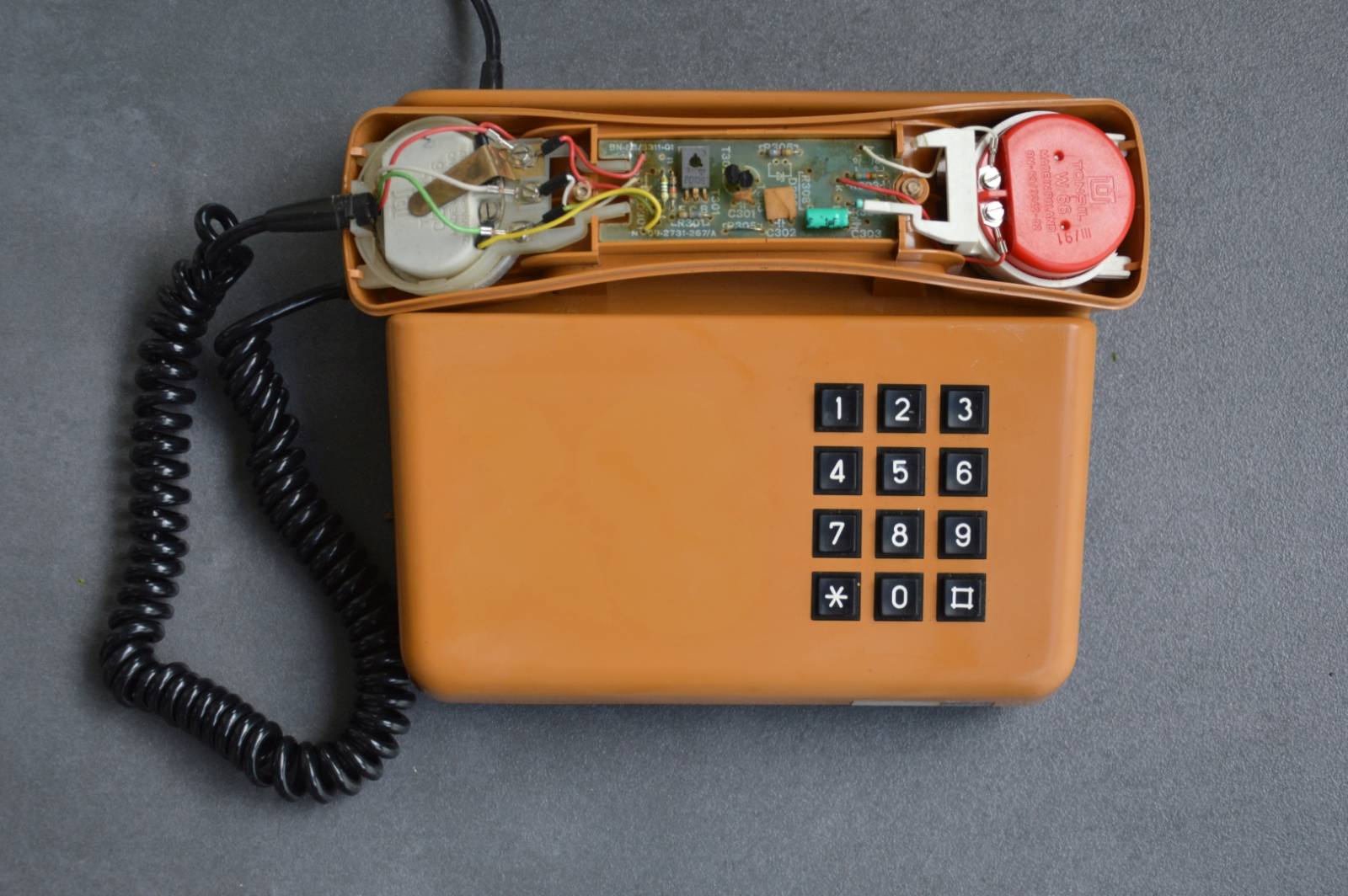

) Wersja z elektroniką wybierczą na płycie gł. oraz mikrofonem dynamicznym, lata 90.

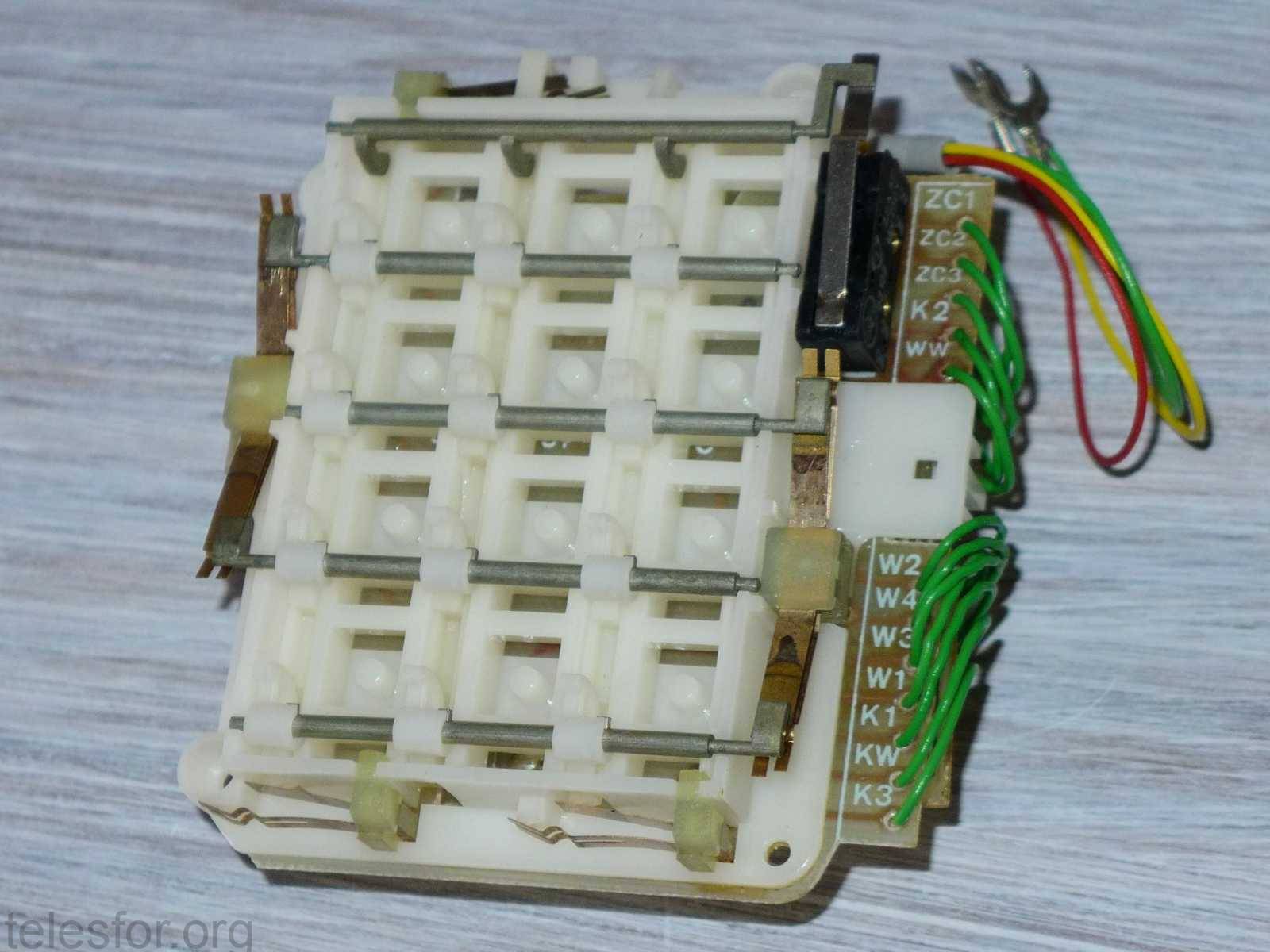

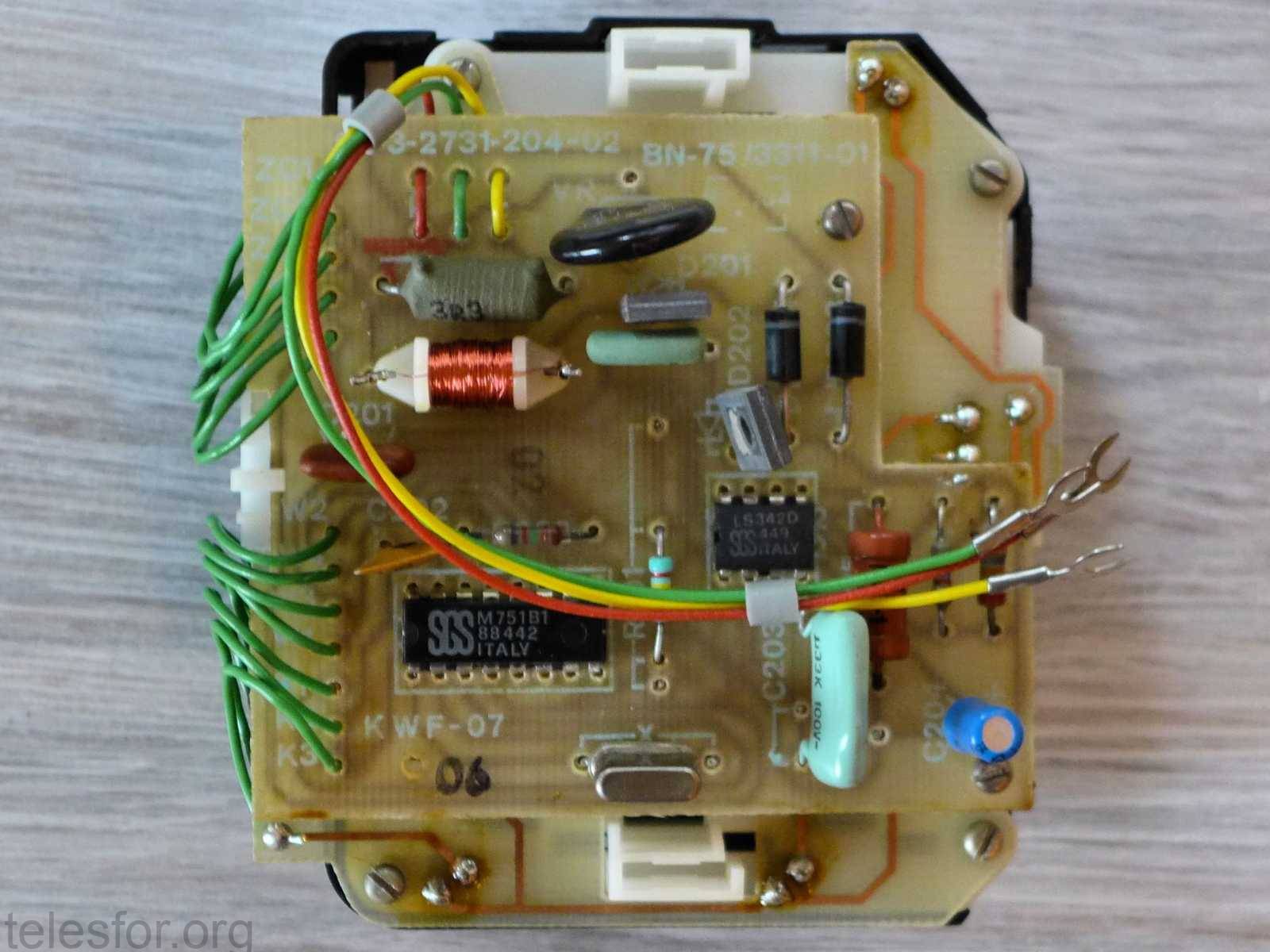

Telefony z klawiaturą tonową (02/MF i 07/MF) były dość rzadkie z uwagi na niewielką liczbę central z działającym wybieraniem tonowym. Wszystkie widziane przez nas egzemplarze były produkowane w latach 1985-86. Istniały dwie wersje samej klawiatury – KWF-02 wykonana na cewkach z odczepami, tranzystorach itd. oraz nowsza (KWF-07) na układzie scalonym M751 SGS Italy i kwarcu 4,43MHz. Obie wersje posiadały jednakową, skomplikowaną mechanikę (osobne styki na rząd, kolumnę oraz wspólny mikrostyk, razem trzy styki włączane każdym klawiszem). Oznaczenie modelu telefonu powiązane było z typem klawiatury (02/MF – klawiatura KWF-02 itd.), aczkolwiek zanotowano odstępstwa od reguły.

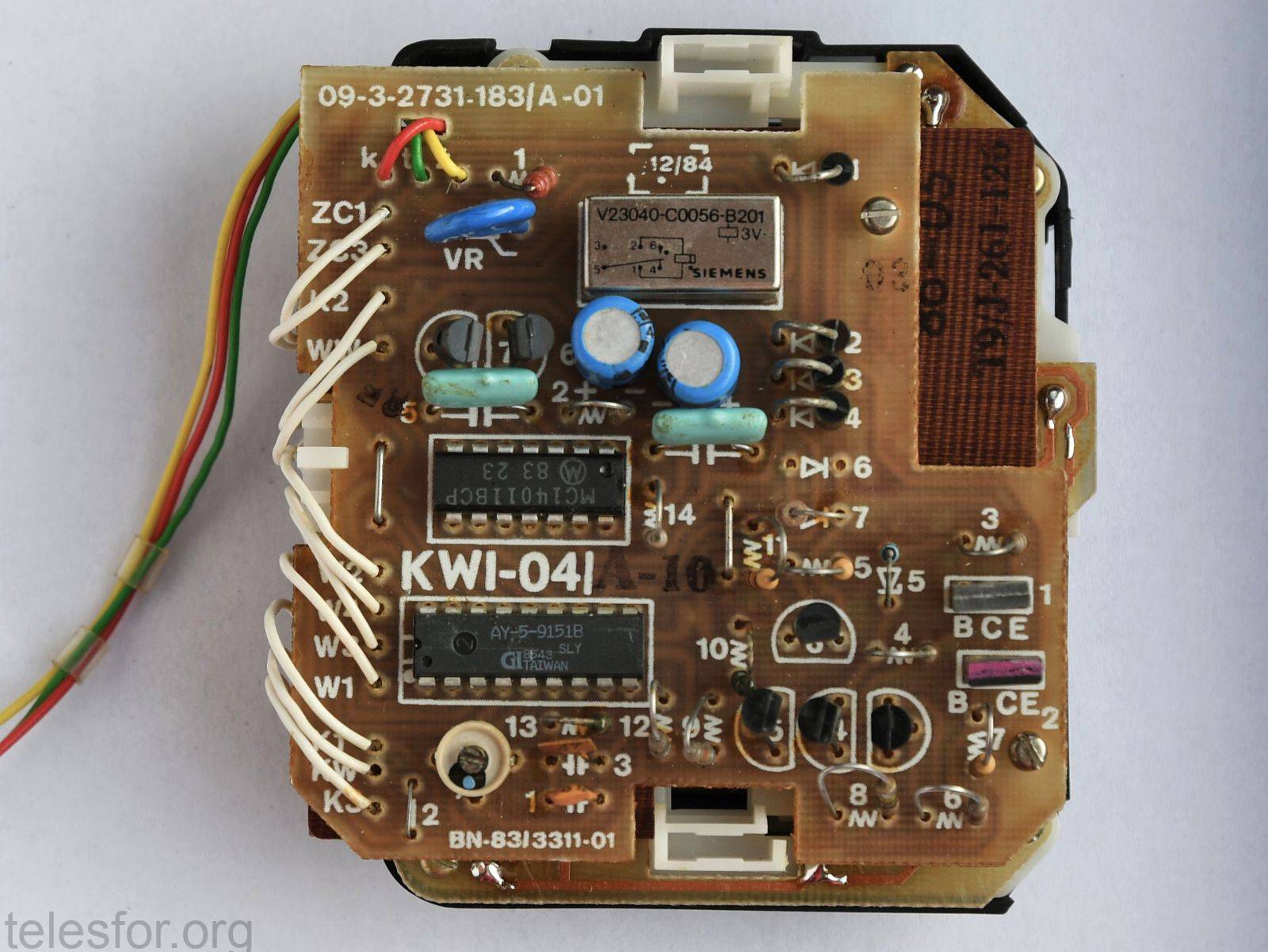

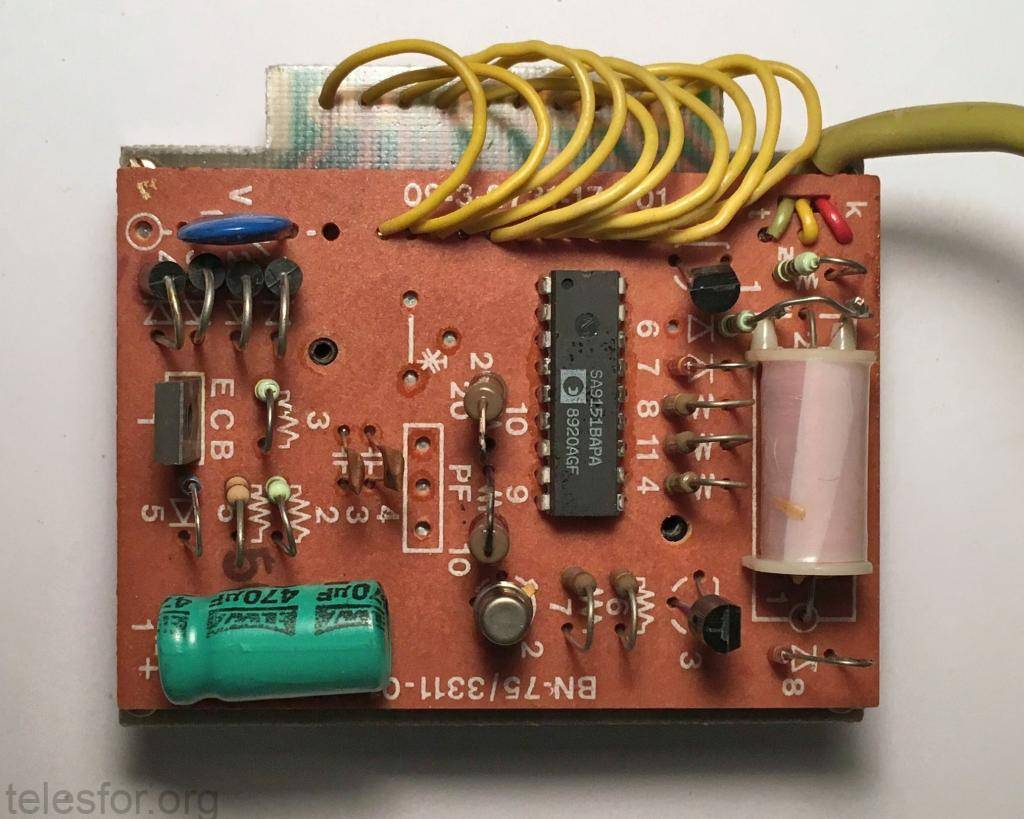

Klawiatura impulsowa KWI-03 wykonana była na układzie scalonym AY-5-9151B i cechowała się dużo prostszą mechaniką – klasyczna klawiatura matrycowa. Aparaty takie trafiły do sprzedaży w 1983 r. Nieco później opracowano KWI-04 o większym stopniu komplikacji – dodatkowy układ scalony CMOS z Motoroli i przekaźnik Siemensa, mechanika jak w klawiaturach tonowych (podwójne styki i wspólny mikrostyk). Cechą charakterystyczną są zablokowane klawisze * i #. Była to krótka seria produkcyjna, trudno powiedzieć dlaczego zdecydowano się na droższy projekt. Możliwe były ‘przejściowe trudności’ w dostawie klawiatury membranowej do KWI-03. Z kolei KWI-275 to rozwinięcie KWI-03 – zastosowano nowszy układ UM91611 (UMC) z pamięcią 10 numerów.

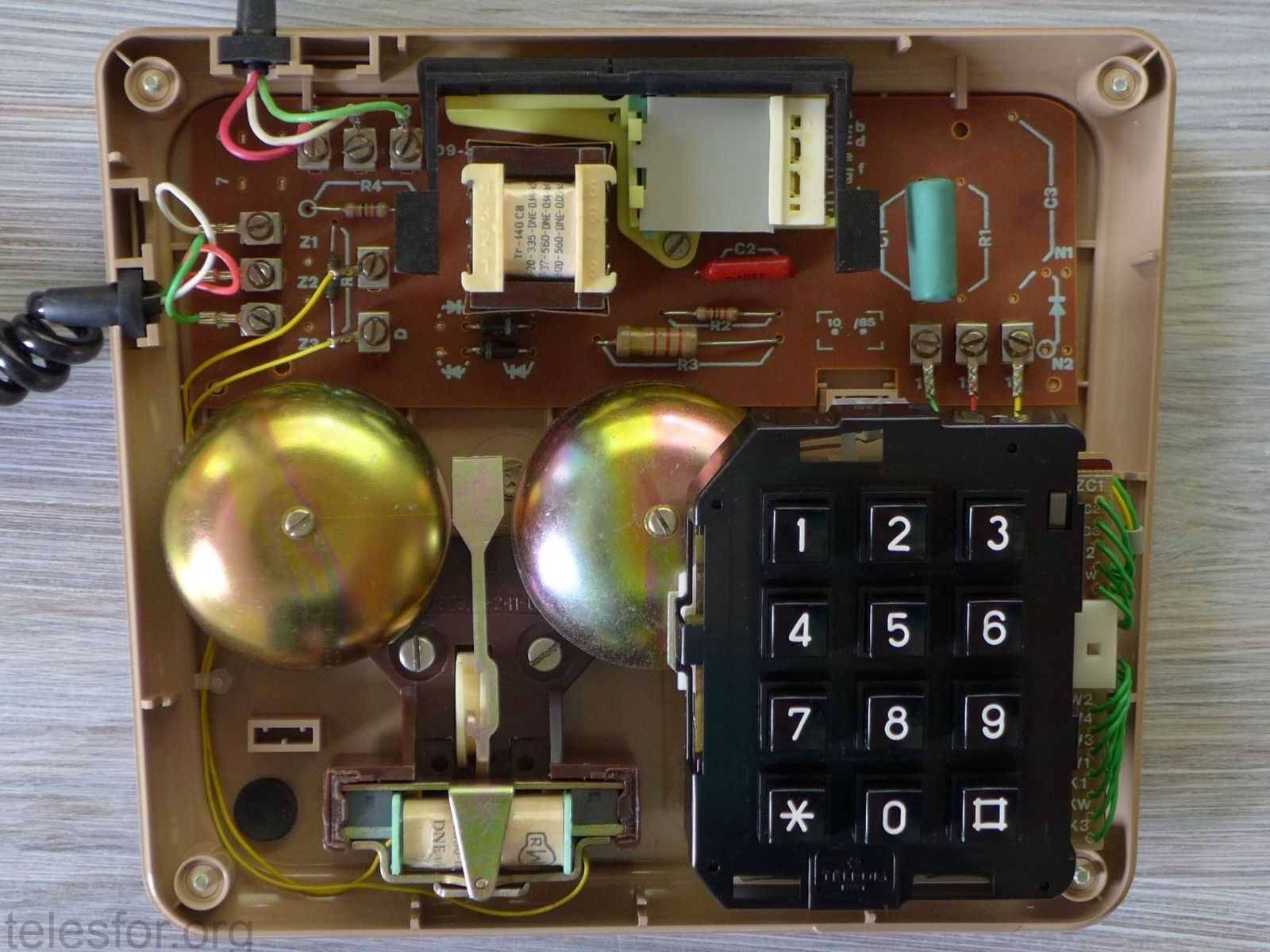

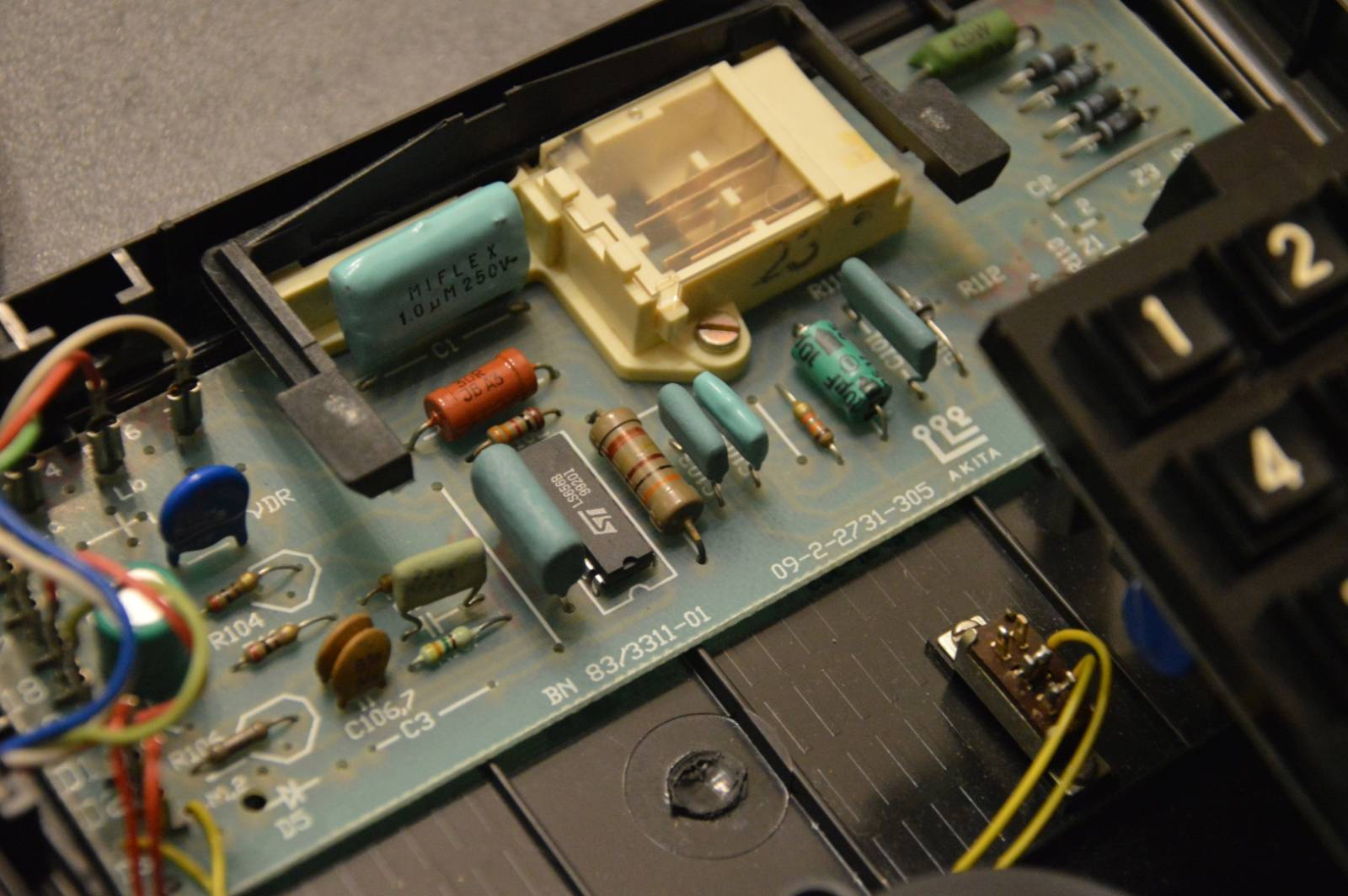

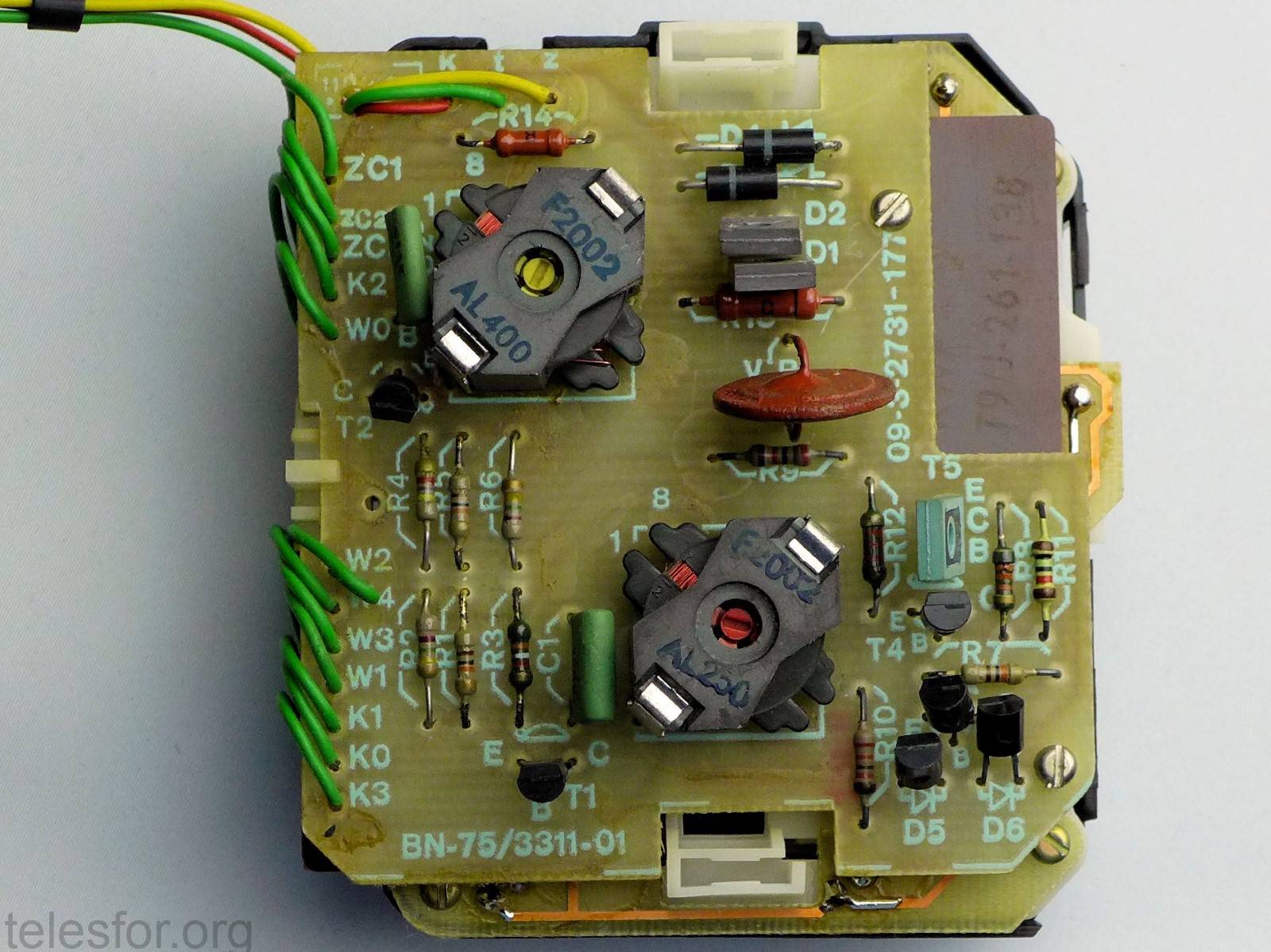

Poniżej: zdjęcia wnętrza aparatu oraz czterech wersji klawiatury wybierczej.

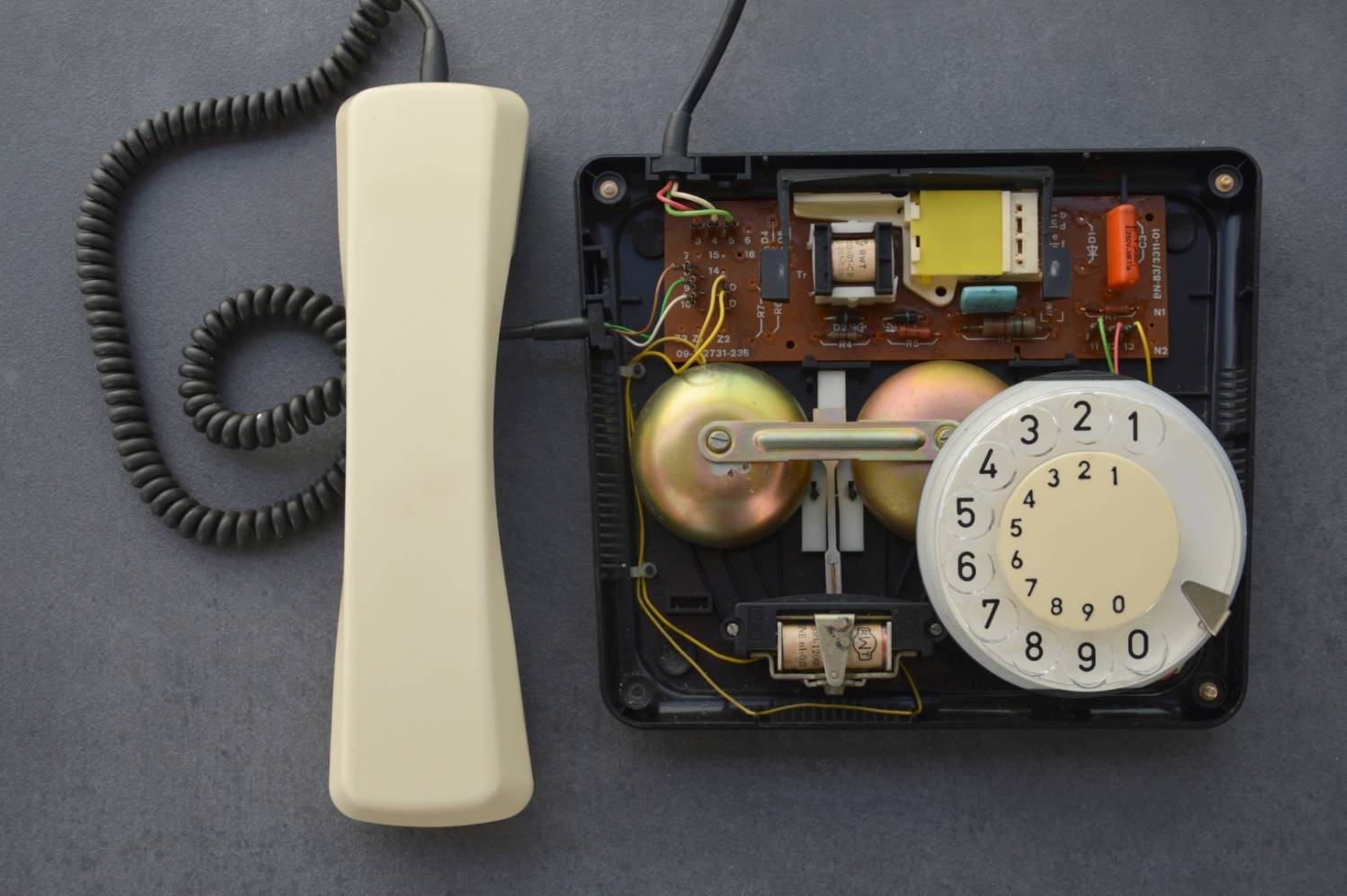

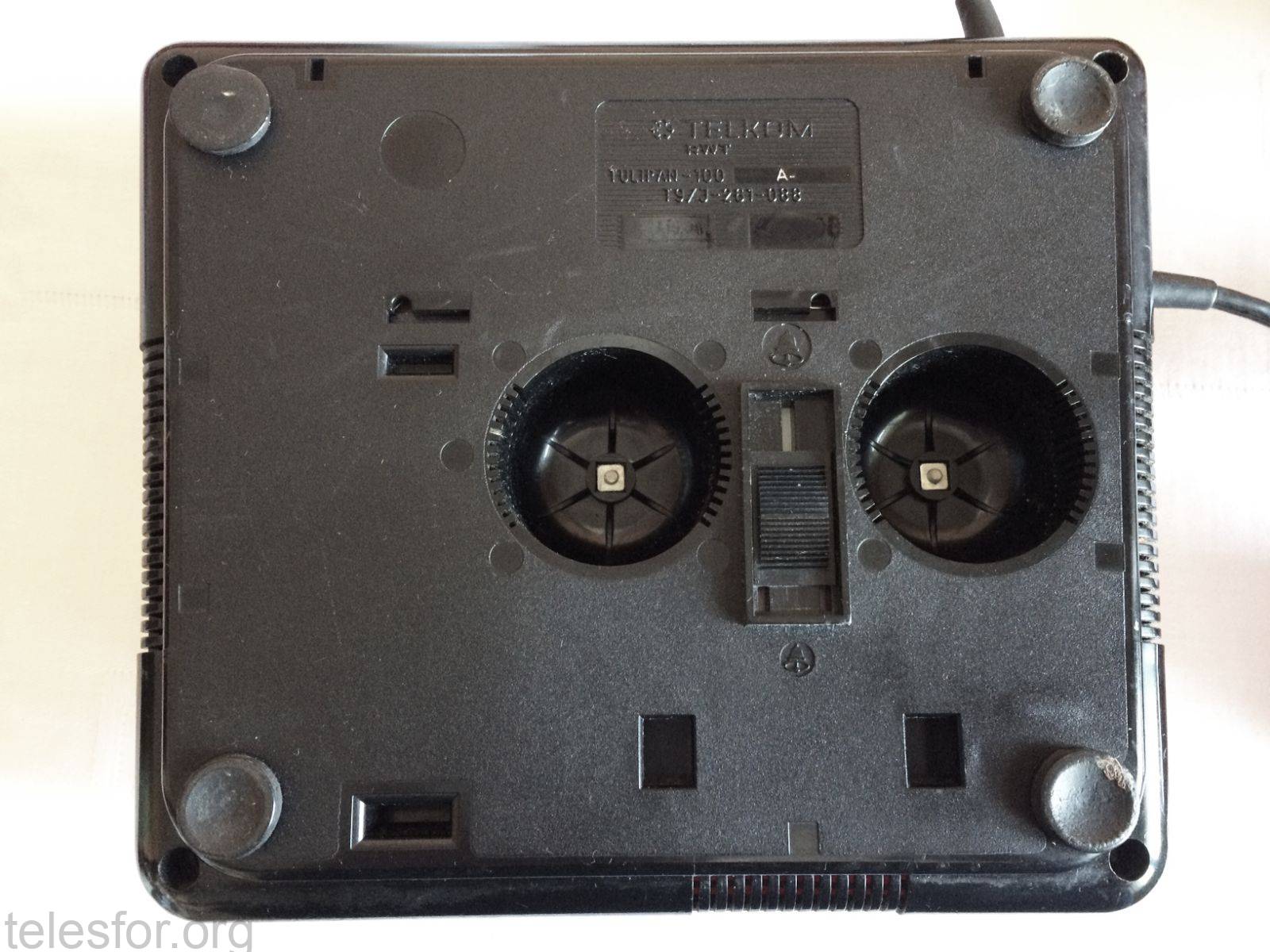

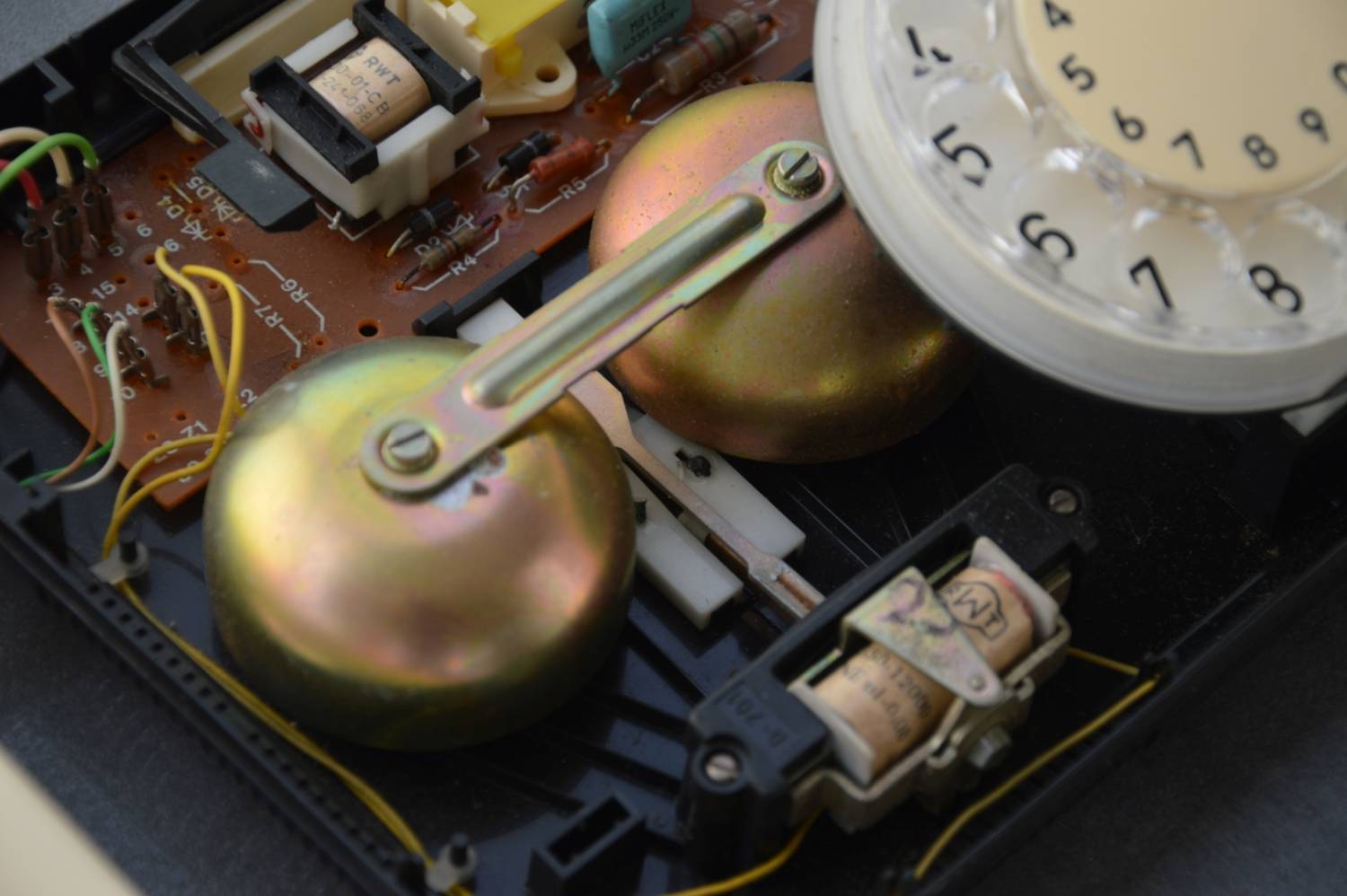

Wszystkie wersje posiadały standardowy dzwonek mechaniczny RWT. Wyjątkiem był model “100”, gdzie dzwonek był częściowo zintegrowany z dolną częścią obudowy. Zapewne próbowano zoptymalizować koszty, jednak to rozwiązanie z 1986 r. nie przyjęło się.

Znak jakości: Pierwsze egzemplarze posiadały jedynie puste miejsce, na którym około 1979 r. pojawił się znak jakości “1”. Później (po 1980) z niewiadomych przyczyn występował nieregularnie.

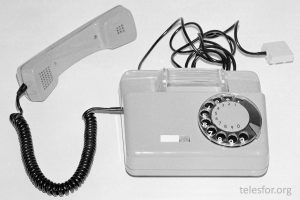

Prototyp: powstał prawdopodobnie w roku 1976 (stąd pierwszy model nosił nazwę Tulipan-760) i wyglądał nieco inaczej – okienko na numer i kontrolka dzwonienia znajdowały się na środku w górnej części. Ostateczna wersja produkcyjna wyglądała jednak lepiej niż prototyp.

Źródło: Narodowe Archiwum Cyfrowe

Pliki:
Schemat aparatu Tulipan 760
Schemat aparatu Tulipan (oraz wersja na USA)
Schemat aparatu Tulipan 100
Schemat aparatu T-300 (eksport USA)
Schemat aparatu Tulipan (z klawiaturą 3-przewodową) 1986r.
Schemat aparatu Tulipan 323 (z klawiaturą, elektronika wybiercza na płycie)
Schemat klawiatury tonowej KWF-02
Schemat klawiatury tonowej KWF-07 [brak]
Schemat klawiatury impulsowej KWI-03
Schemat klawiatury impulsowej KWI-04 [brak]
Nota katalogowa: AY-59151 Pulse Dialer
Nota katalogowa: UM91611 10 Memory Pulse Dialer
Nota katalogowa: M751 DTMF generator
